Modèle 2633 sans fil de câble de Chip For 2636 de souris intégré par interface d'USB

2636 2633 2634 2637 circuit intégré Chips For Wired Mouse

Nom de puce : Puce de souris optique
Modèle de puce de souris : GZ-P001-KA3.B
Description de produit de câble de puce de souris : KA3.B est une puce fortement intégrée de souris optique avec l'interface d'USB qui adopte plus technologie manufacturière avancée et meilleure capacité photosensible.
Caractéristiques principales :
●Interface d'USB
●Alimentation de l'énergie 5V simple
●Compatible avec la souris de Microsoft IntelliMouse 3D.
●Appui Microsoft Windows 7, 8, 10, XP, 2000, MOI et 98 systèmes d'exploitation
●Conformez-vous à Microsoft WHQL et USB-IF
●Appui de bouton : gauche, centre, droite ; encodeur mécanique d'axe des z de soutien
●Arrangement de DPI : 800/1200 DPI peut être placé fixement, le défaut est 1200
●Circuit intégré de gestion de puissance
●Circuit intégré d'entraînement de LED
●Résistance limitrice intégrée de LED
●Intégration élevée, peu de composants externes
●Conformez-vous à la directive de ROHS
●Paquet DIP12

Diagramme de disposition de goupille de puce

Arrangement de DPI de puce de souris : La goupille de DPI, utilisée pour placer la valeur de DPI, le suivant est divisée en trois situations pour présenter l'utilisation de la goupille de DPI.
Arrangement de 1200 DPI : cet état est l'état de défaut, la méthode cabreuse interne de résistance est employée, ou une résistance cabreuse de l'ohm 51K externe peut être reliée. Quand IC est mis sous tension, vérifiez le statut de cette goupille et constater qu'aucun niveau externe n'est relié ou une résistance cabreuse de l'ohm 51K externe est reliée, placez le DPI interne à 1200. Schéma de circuit typique d'application, suivant les indications de la figure au-dessous de l'exposition :

Caractéristiques principales de puce de câble de souris :
1. interface d'USB, interface PS2
2. alimentation de l'énergie 5V simple
3. compatible avec la souris de Microsoft IntelliMouse 3D. Vue de Microsoft Windows de soutiens, XP, 2000, MOI et 98 systèmes d'exploitation
4. conforme avec Microsoft WHQL et USB-IF
5. appui de bouton : gauche, centre, droite ; arrangement mécanique de l'encodeur DPI d'axe des z de soutien : 800/1200 peut être placé fixement
6. DPI, vous pouvez également dynamiquement commuter entre 400, 800, 1200, 1600
7. Avec le mode de sommeil et automatique réveillez la fonction
8. circuit de gestion de puissance d'élément ;
9. circuit d'entraînement de l'élément LED
10. Aucune conception externe d'oscillateur à cristal
11. intégration élevée, peu de composants externes
12. Conformez-vous à la directive de ROHS
13. Paquet DIP12

Les paramètres électriques de la souris sans fil :

Description :
1 : Pendant le processus de disposition de carte PCB de souris, la distance entre la goupille d'au sol d'IC et l'au sol de condensateur devrait être aussi courte comme possible, et le fil de masse devrait être aussi de cuivre comme possible
2 : Dans des applications de DPI, pendant la commutation dynamique, l'autre extrémité du bouton est fondue et ne peut pas être reliée à une alimentation de l'énergie 5V

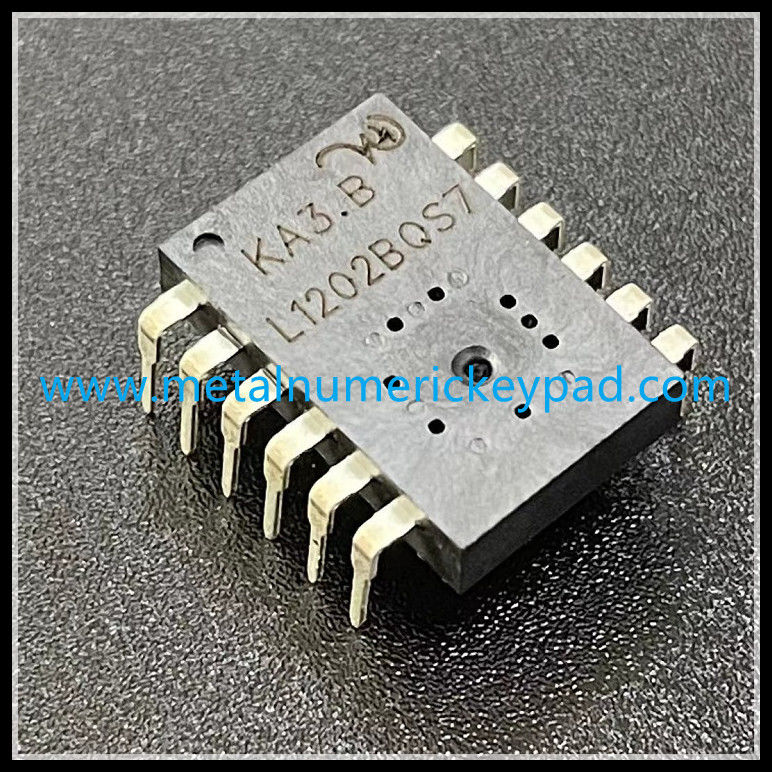

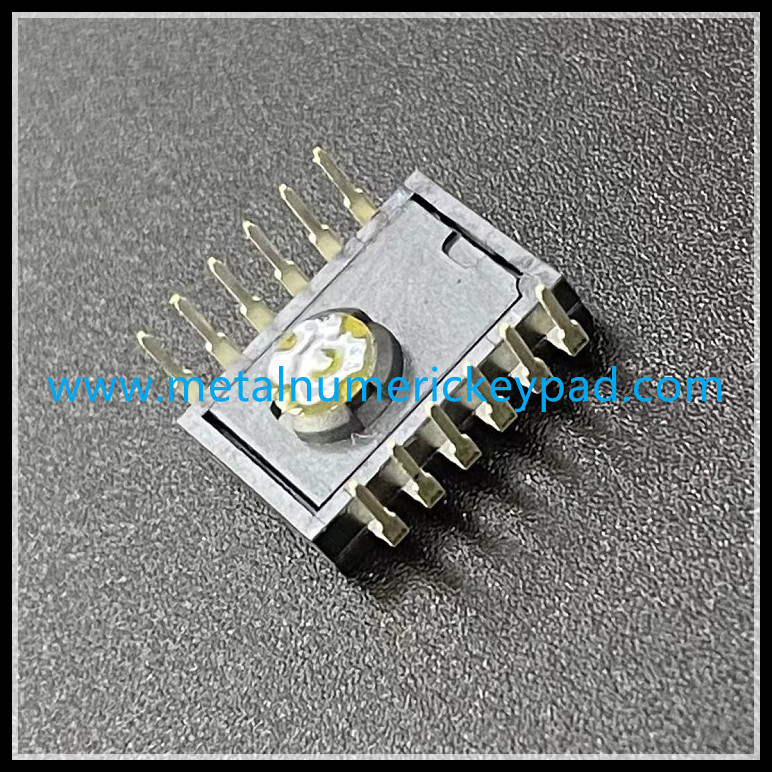

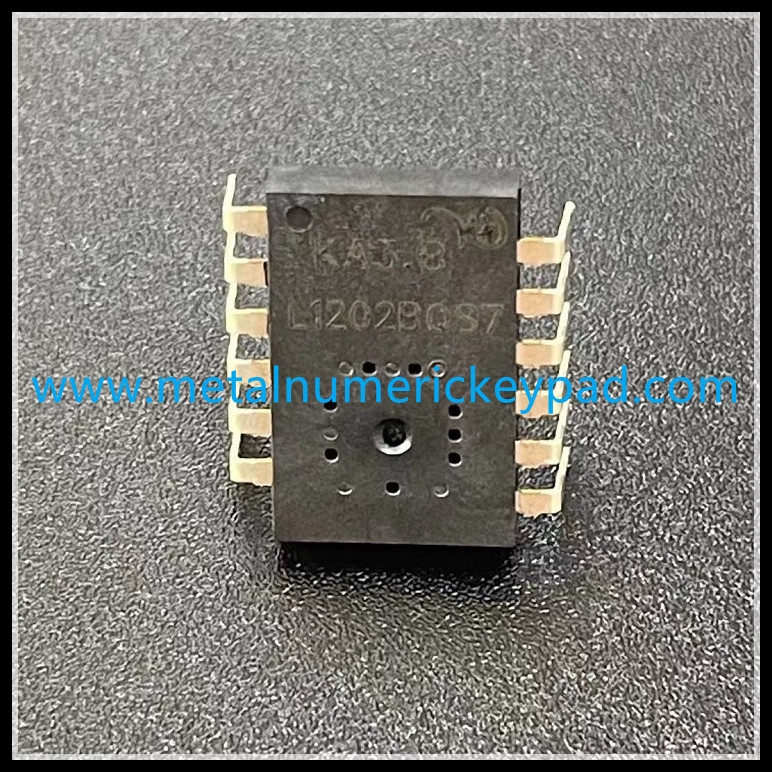

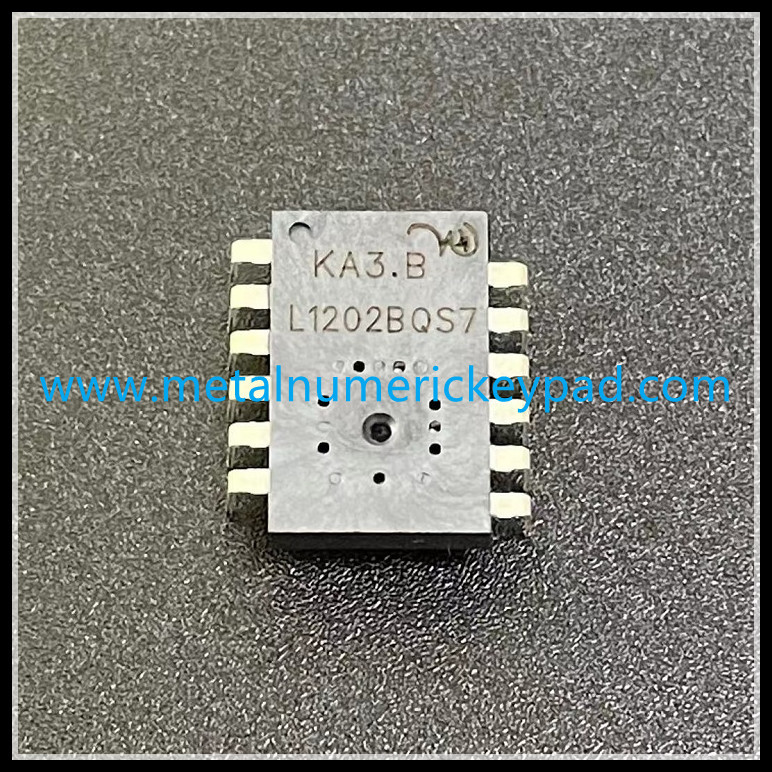

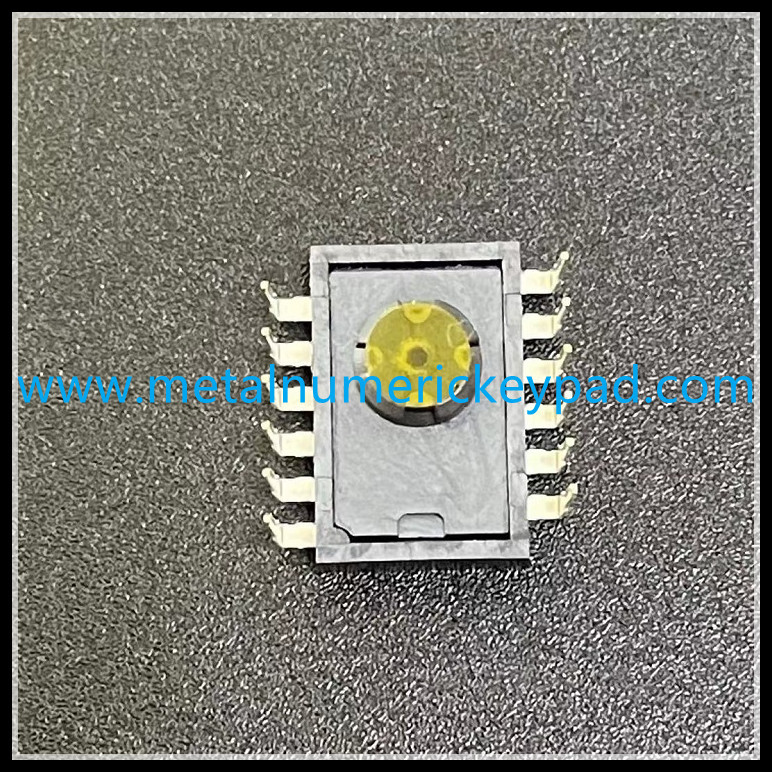

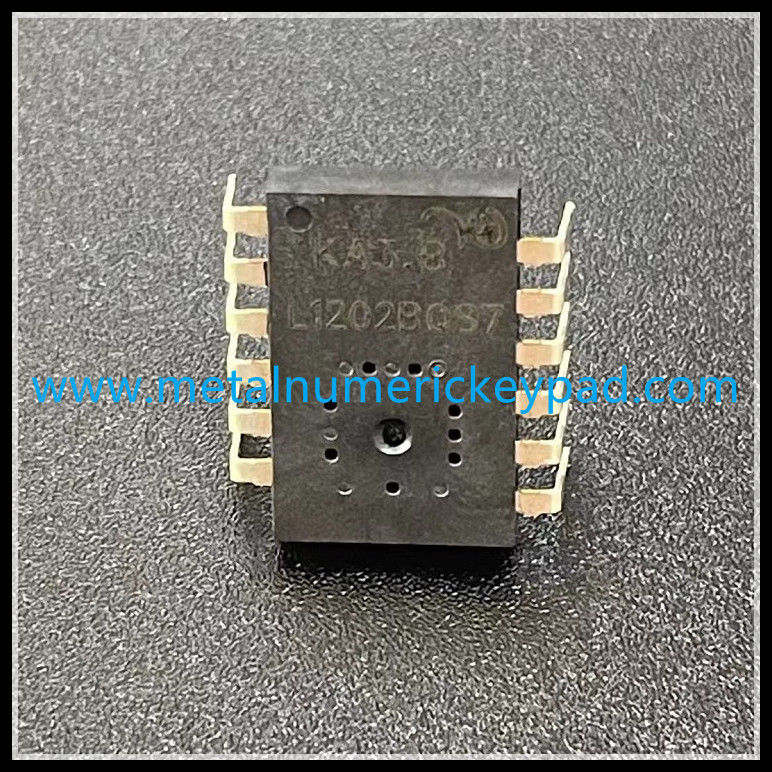

Présentation d'image de produit :
