modèle 3205 sans fil de la puce 3204 de souris de circuit intégré de 2.7V IC

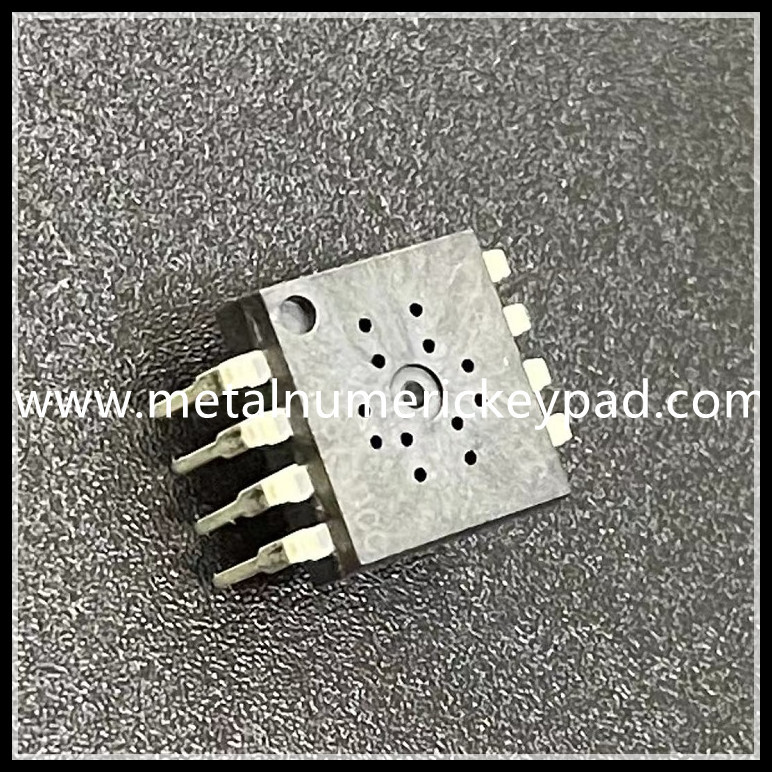

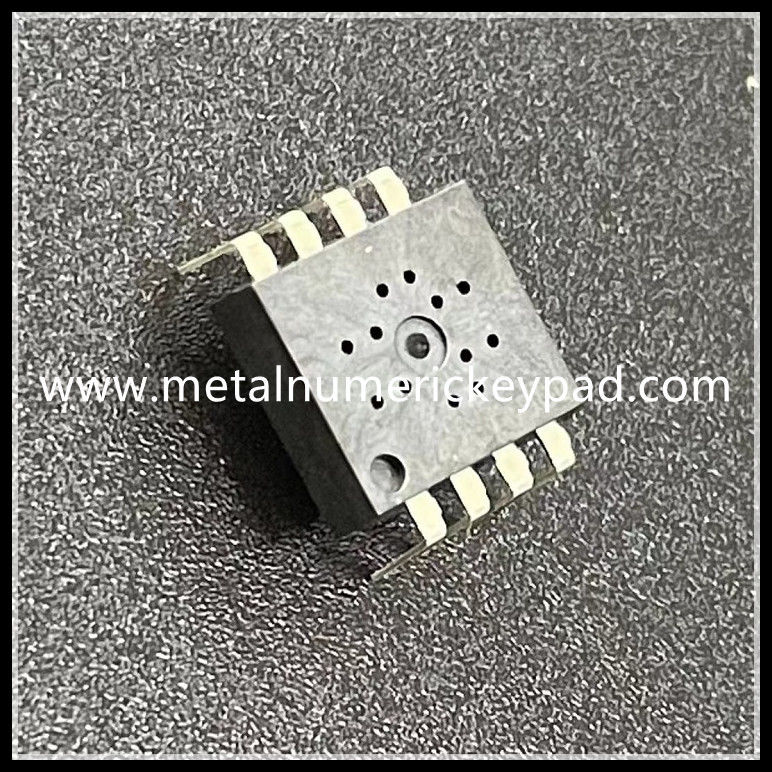

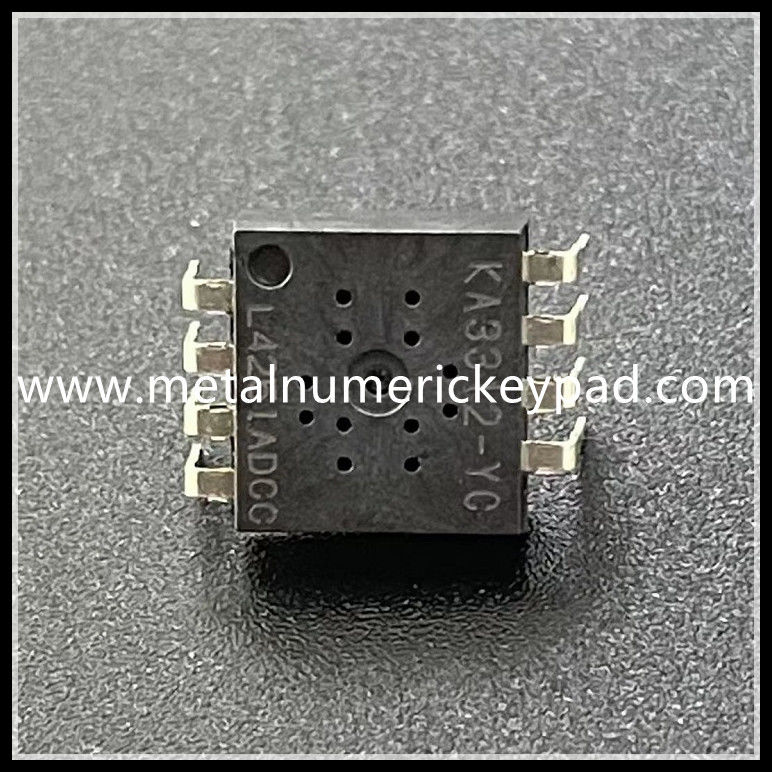

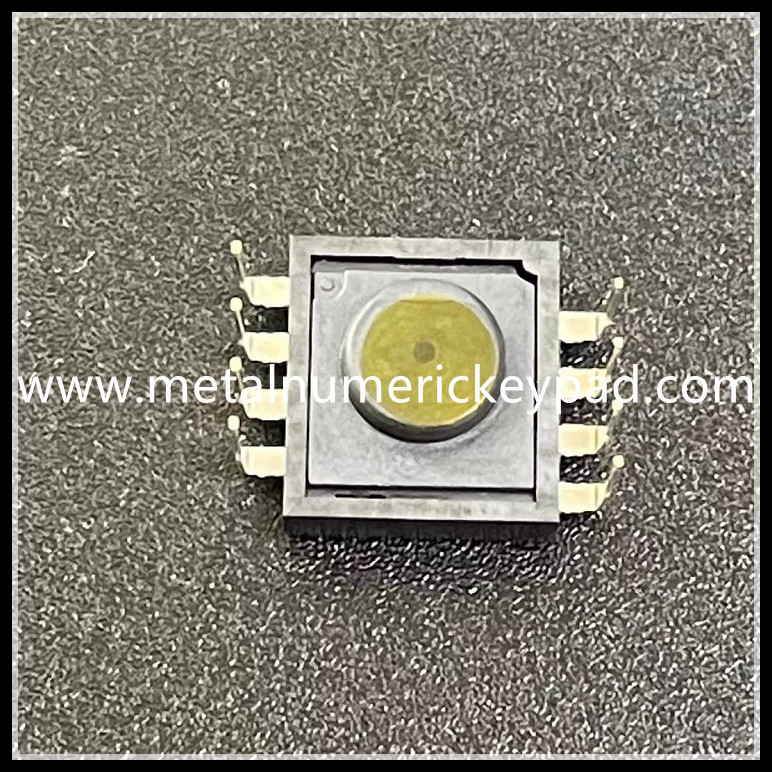

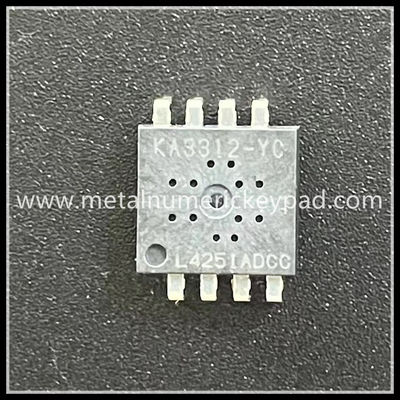

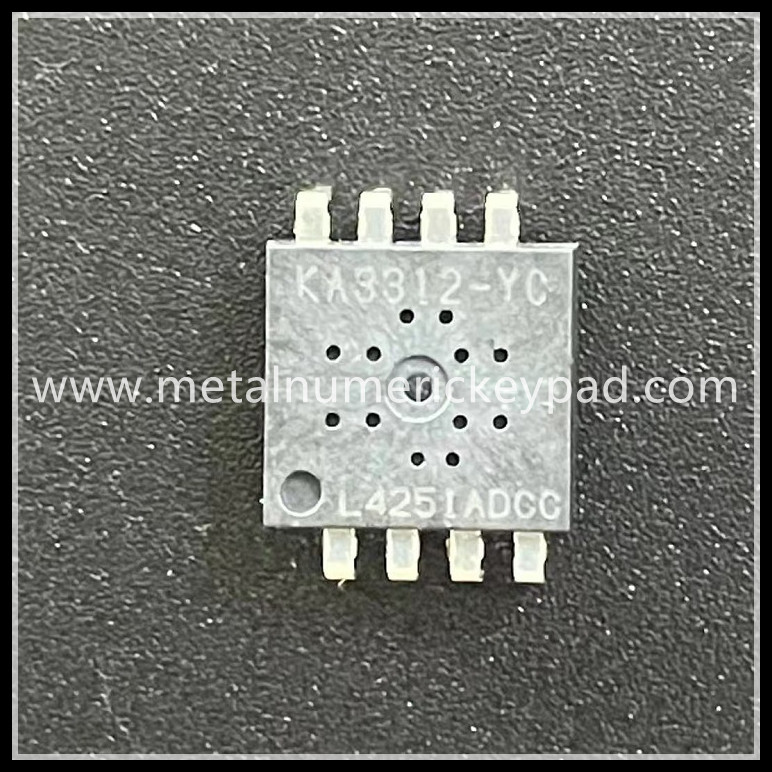

Nom de produit : puce sans fil de souris
Modèle de produit : GZ-P001-KA3312

Caractéristiques

●Alimentation d'énergie de Signle
●Chaîne de puissance 2.1V -3.3V
●Technologie optique de prévision de déplacement de précision
●3 sélectionnables de câble (défaut) ou interface série de câble par 2 de SPI
●À 8 bits sélectionnable (défaut) ou 12 mordus longueur de données de mouvement pour Delta_X et Delta_Y
●Résolution sélectionnable jusqu'à 4000cpi avec l'étape de 47 l'IPC (basée sur le rapport optique de lentille x1)
●Le cheminement accélèrent à l'accélération 30ips (pouces/sec) et 10g
●Minuterie intégrée de puissance faible (LPT), modèles sleep1/sleep2/sleep3
●Contrôle adaptatif de débit d'images pour l'économie de puissance supplémentaire pendant le déplacement à différentes vitesses
●La résistance actuel-limiteuse de LED 0-68 Ω (déterminez en l'avion réel), recommandent 33 ohms.
●Paquet DIP8

Description
KA3312 est une haute performance et la puissance très réduite CMOS-a traité le capteur optique d'image avec les circuits intégrés de processus d'image numérique. Elle est basée sur une technologie optique de navigation qui mesure des changements en position en acquérant optiquement des images extérieures séquentielles (cadres) et en déterminant mathématiquement la vitesse, la direction et l'importance de mouvement. L'information de delta_X et de delta_Y de déplacement sont disponible dans des registres qui sont interface série par accessible de SPI. Un contrôleur de centre serveur lit et traduit les données de l'interface série de SPI en signaux de rf avant de les envoyer au PC de centre serveur. Le mot « capteur », au lieu de KA8G2, est employé dans le document.

Spécifications :

Interface série
interface série de 3-wired SPI
Le capteur soutient 3 a câblé l'interface périphérique périodique (SPI). Le contrôleur de centre serveur peut employer SPI pour écrire et lire des registres dans le capteur, et pour donner lecture l'information de mouvement. Le contrôleur de centre serveur lance toujours la communication ; le capteur ne lance jamais des transferts des données. NCS, SCLK et SDIO peuvent être conduits directement par le contrôleur de centre serveur. SDIO peut également être conduit par le capteur quand des données sont données lecture à partir des registres de capteur.
• NCS : Entrée choisie de puce (le bas actif). NCS doit être bas pour activer SPI ; autrement, SDIO sera au haut-z état et SCLK sera ignoré. NCS peut également être employé pour remettre à zéro SPI au cas où une erreur communicational se produirait.
• SCLK : Entrée d'horloge. Elle est toujours produite par le contrôleur de centre serveur.
• SDIO : Données d'entrée-sortie bidirectionnelles
Protocole de transmission
Le protocole de transmission est un lien de câble par 3, protocole semi-duplex entre le contrôleur de centre serveur et le capteur. Tous les changements de données sur SDIO sont lancés par le bord en baisse sur SCLK. Le contrôleur de centre serveur lance toujours la communication ; le capteur ne lance jamais des transferts des données. Le protocole de transmission comprend les deux modes d'opération suivants.
