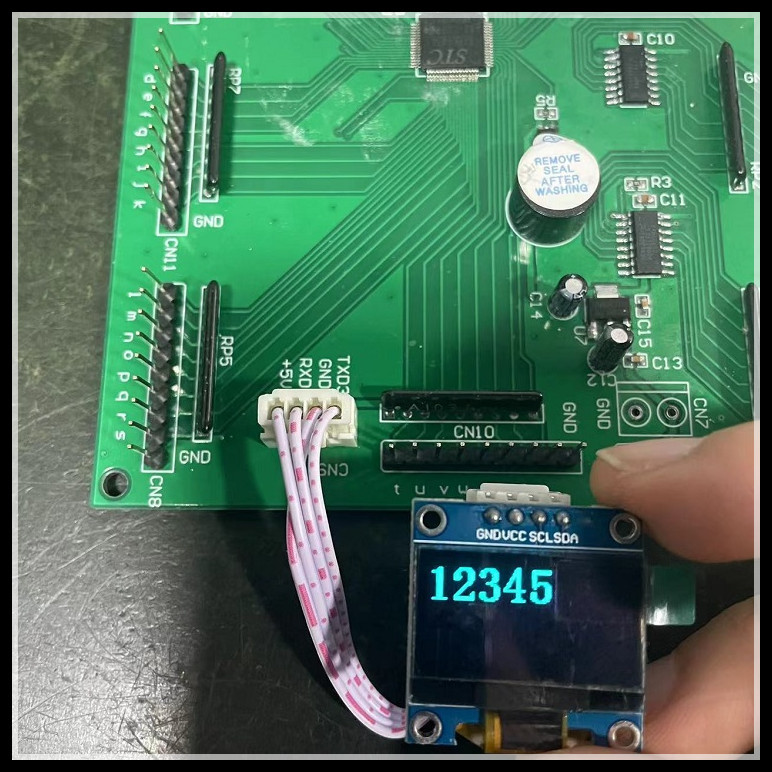

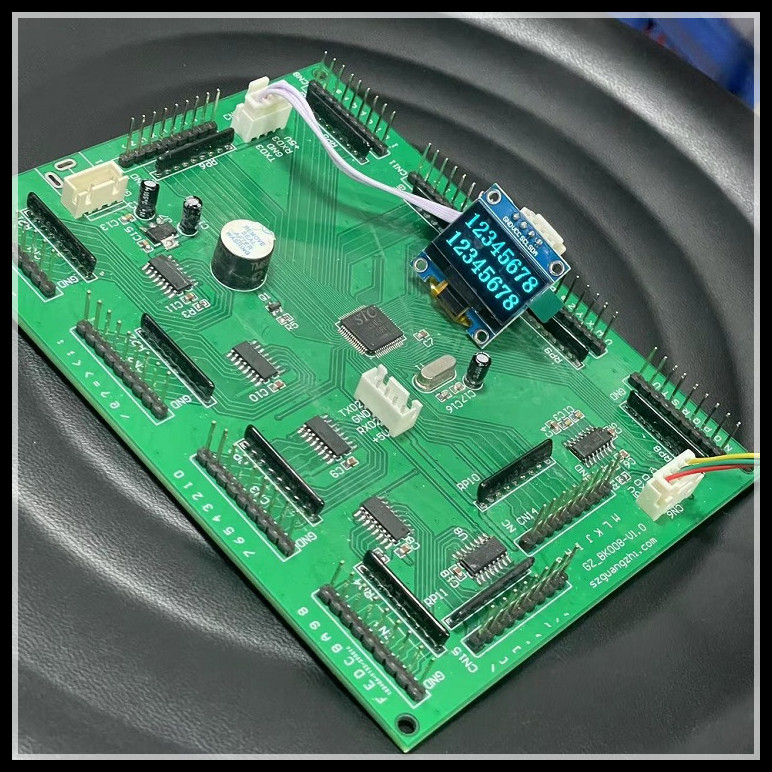

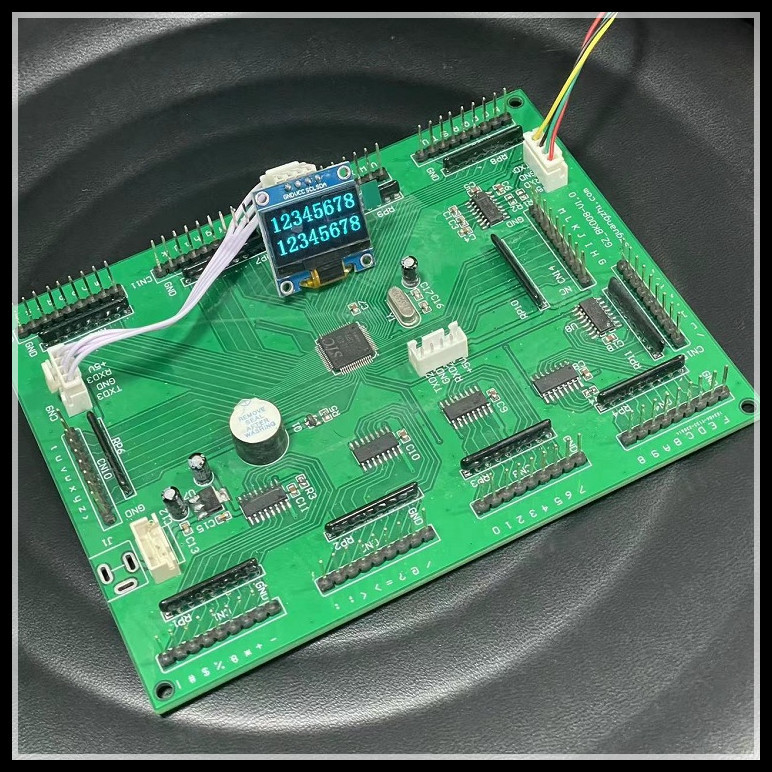

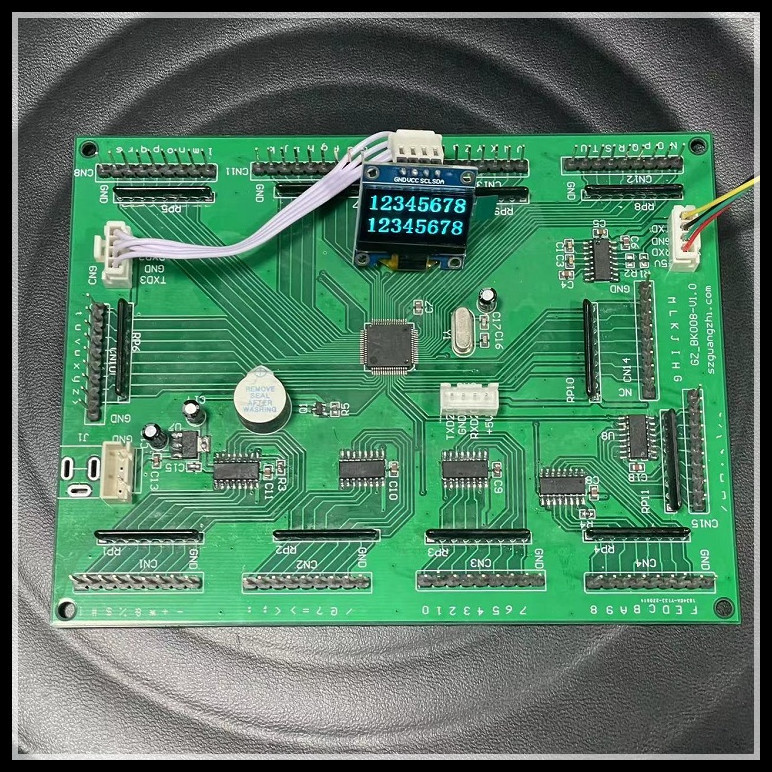

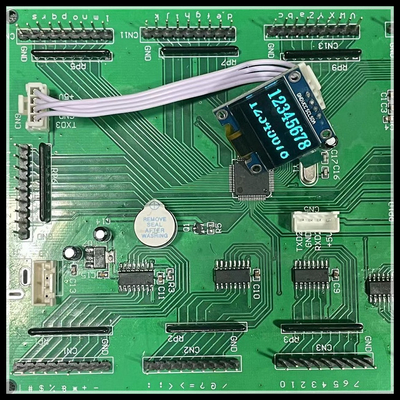

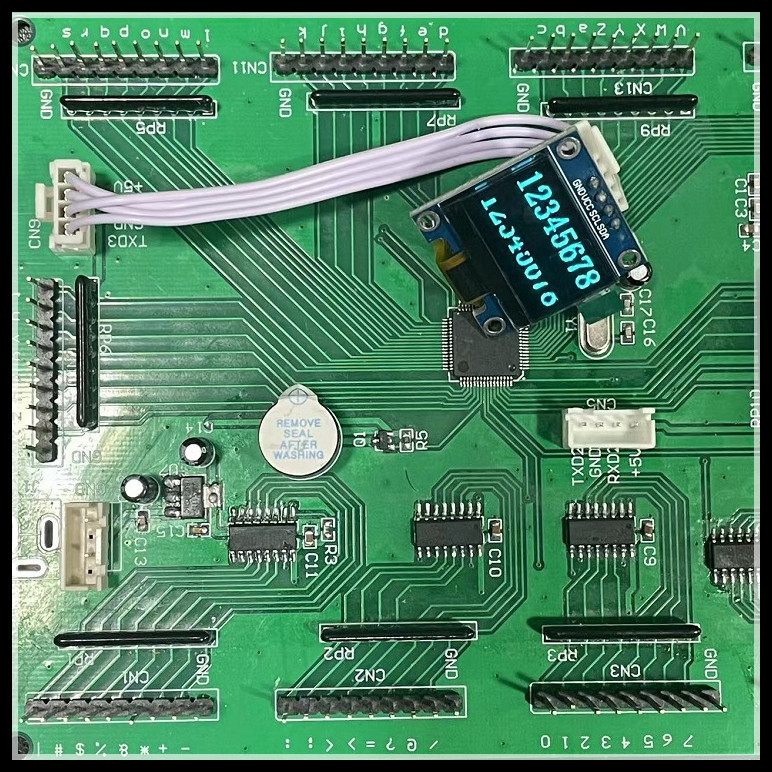

Nom de conseil principal : carte avec l'écran

Modèle de tableau de commande : GZ-BK008-V1.0

Description de Mainboard : L'interface est l'interface R232, qui peut être reliée à 80 boutons externes, et peut être reliée à deux écrans de visualisation tout au plus. Les affichages d'écran 2 lignes, et la taille de la police peuvent être ajustés. Quand les affichages d'écran 2 lignes, chaque ligne a un maximum de 8 caractères, et seulement l'anglais et des nombres sont montrés ;

Opération d'affichage d'écran de Mainboard :

1. L'écran montre seulement deux lignes, et chaque ligne montre seulement 8 caractères. Quand plus de 8 caractères sont entrée dans la zone de dialogue, seulement les 8 premiers caractères sont montrés ; s'il y a moins de 8 caractères, les espaces peuvent être employés à la place. Si les caractères dans chaque ligne le besoin d'être centré, la remplacent par un espace ;

2. Entrez le contenu de la première ligne de l'écran : 1 plus le contenu désiré, par exemple : 112345678, les affichages d'écran : 12345678

Entrez le contenu de la deuxième ligne de l'écran : 2 plus le contenu désiré, par exemple : 212345678, les affichages d'écran : 12345678

Dégagez le contenu de la première ligne de l'écran : directement l'entrée 1, manuel choisi envoient, la première ligne de l'écran sera dégagée directement ;

Dégagez la deuxième ligne du contenu d'écran : directement entrée 2, manuel choisi envoyer, puis directement clair la deuxième ligne de l'écran ;

Clairement tout le contenu de l'écran : écrivez directement 3, choisissent le manuel pour envoyer, et l'écran sera effacé directement ;

Protocole de transmission de carte mère :
