Structure imperméable de bouton : coquille nickelée en laiton d'acier inoxydable, coquille de haute qualité en métal, anneau en caoutchouc imperméable, plus de paix de l'esprit en employant l'électricité

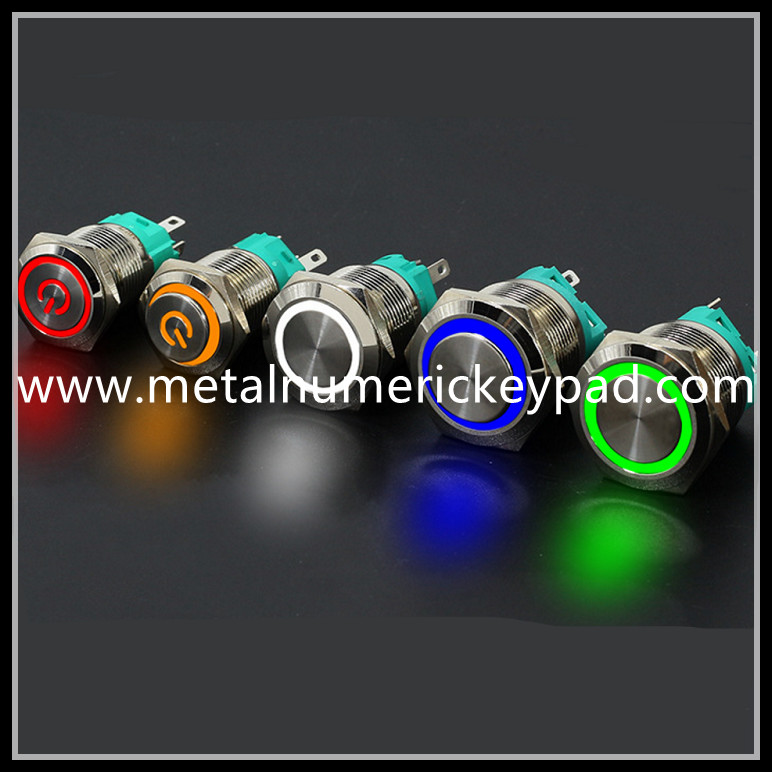

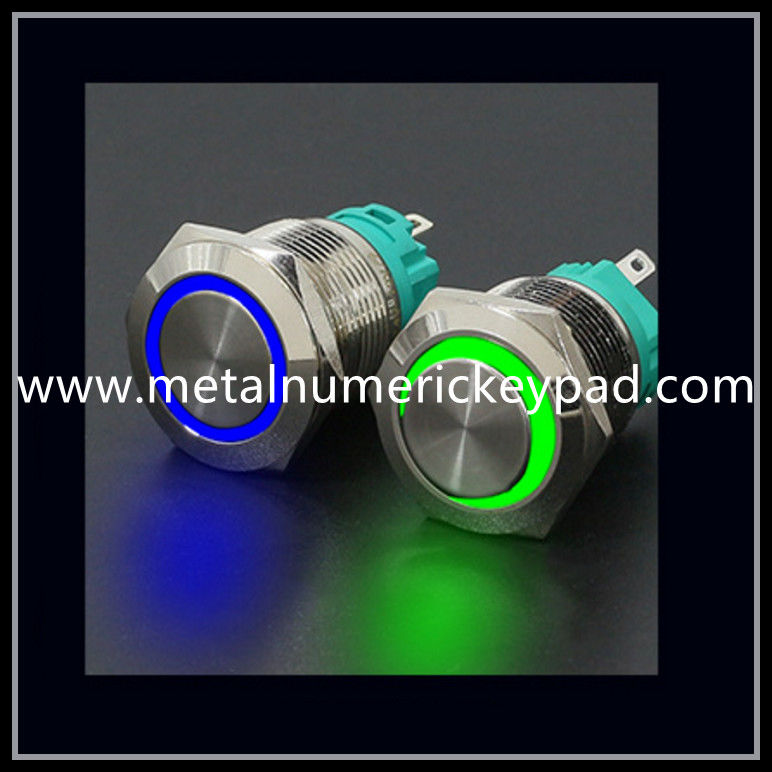

Description du bouton lumineux : La LED peut choisir un grand choix de couleurs, effet de la lumière doux, éclat modéré, non-brillant, longue durée ; le symbole de puissance d'anneau est illuminé, et la lumière d'anneau est illuminée ;
Représentation de commutateur micro en métal :
Contact normalement ouvert (NON) : Normalement dans l'état, il sera dessus après pressurage
Contact normalement fermé (OR) : habituellement dans sur l'état, et alors débranché après pressurage
Autoréglage : Après pressurage, le bouton remettra à zéro et rebondira dès que la main sera libérée (comme des boutons d'ordinateur, des commutateurs de sonnette)
À verrouillage automatique : Après pressurage, le bouton est fermé à clef, et alors pressant encore, le bouton peut rebondir (par exemple, le commutateur de mur à la maison)

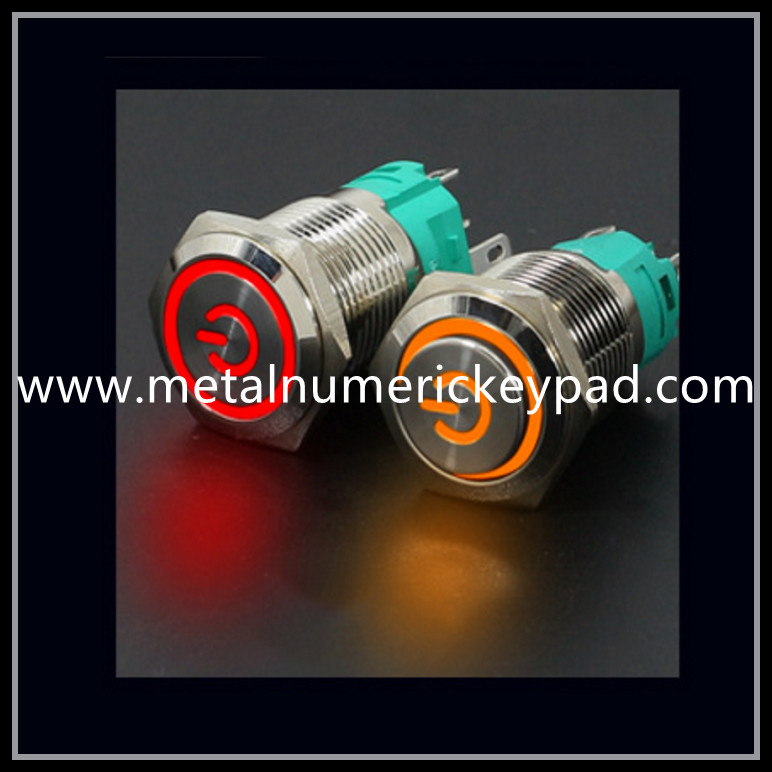

Image physique de bouton de commutateur de caisse d'ordinateur :

Câblage des instructions pour des signaux lumineux en métal :
Câblage normalement ouvert 1 : ne reliez le commutateur allumé à la goupille normalement ouverte NON, et la lumière de LED s'allumera quand pressée
1 : le niveau plus bas de l'alimentation d'énergie est relié au terminal commun C ;

2 : la goupille normalement ouverte PAS et le niveau positif de LED sont reliés au niveau positif du dispositif ;

3 : le niveau de puissance négatif et l'électrode négative de la LED sont reliés au poteau négatif du dispositif ensemble ;

Câblage normalement ouvert 2 : reliez le commutateur allumé à la goupille normalement ouverte NON, et la lumière de LED est toujours dessus ;
1 : l'étape positive de LED et le terminal commun sont reliés au poteau positif de l'alimentation d'énergie ;

2: lagoupillenormalement ouverteNONest reliéeaupoteaupositifdudispositif;

3 : le poteau négatif de l'alimentation d'énergie et le poteau négatif de LED sont reliés au poteau négatif du dispositif ensemble ;

Câblage normalement fermé 1 : Reliez le commutateur allumé à la goupille normalement fermée OR, et la lumière de LED s'éteindra quand pressée ;
1 : l'étape positive de l'alimentation d'énergie est reliée au terminal commun C ;

2 : la goupille normalement fermée OR et l'étape positive de la LED sont reliées à l'étape positive du dispositif ;

3 : le poteau négatif de l'alimentation d'énergie et le poteau négatif de la LED sont reliés au poteau négatif du dispositif ensemble ;

Connexion normalement fermée 2 : reliez le commutateur allumé au pied normalement fermé OR, la lumière de LED est toujours dessus
1 : Reliez le poteau positif de la LED et le terminal commun au poteau positif de l'alimentation d'énergie ;

2 : Reliez la goupille normalement fermée OR au poteau positif du dispositif ;

3 : Reliez le poteau négatif de l'alimentation d'énergie et le poteau négatif de la LED au poteau négatif du dispositif ;

Aucun câblage normalement ouvert léger : appuyez sur le bouton pour mettre le dispositif sous tension ;
1 : Reliez une fin de l'alimentation d'énergie au bouton « C » (extrémité commune) ;

2 : Reliez le commutateur NO (IE, extrémité normalement ouverte) à une extrémité du dispositif ;

3 : Reliez l'autre fin de l'alimentation d'énergie au dispositif ;

Connexion normalement fermée sans lumière : mise hors tension le dispositif quand le bouton est appuyé sur ;
1 : Reliez une fin de l'alimentation d'énergie terminal « commun » du bouton au « C » ;

2 : Reliez le commutateur OR (IE normalement fermé) à une extrémité du dispositif ;

3 : Reliez l'autre fin de l'alimentation d'énergie au dispositif ;
