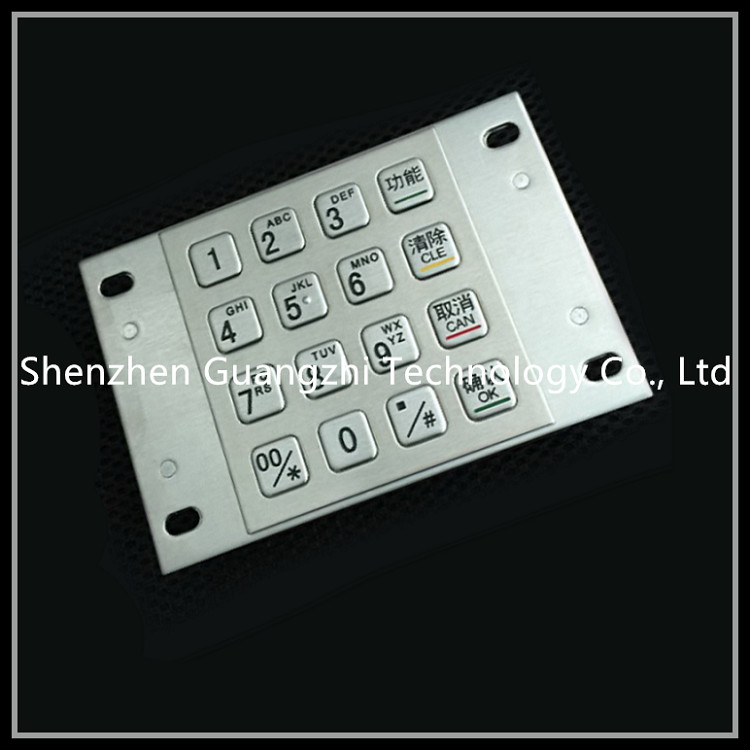

Clavier chiffré en métal pour l'entrée de mot de passe de la machine de commande de kiosque et de restaurant

Nom de produit : Clavier de chiffrage en métal

Modèle de produit : GZ-B005015-001

Spécifications produit : 87.5*91.5mm

1 aperçu

Ce produit est un clavier de mot de passe en métal avec 4 fonctions de carte de PSAM. Avec les fonctions DES et 3DES,

Soutenez la carte de PSAM étant conforme à ISO7816, à t = 0 et à T = 1 protocole

index de 2 représentations

2,1 paramètres de communication

Interface de communication RS232 périodique standard. 1 bit de départ, 1 bit d'arre4t.

Taux facultatif de communication : 9600 bps.

Format de données facultatif : n, 8, 1

spécifications 2,2 et vitesse d'opération

En conformité avec les caractéristiques de la banque populaire de la Chine.

Vitesse de chiffrage et de décryptage < 1="" second="">

représentation 2,3 électrique

Alimentation d'énergie : Approvisionnement d'alimentation CC C.C + 5V.

Puissance : au-dessous de 1W dans l'état fonctionnant et au-dessous de 200MW dans l'état fonctionnant non.

Conservation principale de panne de courant : quand l'alimentation d'énergie est découpée instantanément et pendant longtemps, les données de mémoire ne seront pas perdues.

2,4 propriétés mécaniques

La vie principale : avec 200000 fois.

Pression principale : 3N (n).

Course principale : 0.45mm.

Matériel de base : acier inoxydable.

Matériel de panneau : acier inoxydable.

Caractères extérieurs principaux : lettrage de laser et peinture forte.

adaptabilité 2,5 environnementale

La température fonctionnante : - ℃ 10 | de + hygrométrie 40 ℃ : 40-90% (dans des conditions normales).

Température de stockage : - ℃ 30 | de + hygrométrie 55 ℃ : 20-95% (aucune condensation).

Pression atmosphérique : 60-106 kPa.

fiabilité 2,6

MOYENNE DES TEMPS DE BON FONCTIONNEMENT >20000H, DURÉE MOYENNE DE REPRISE<30min>

3 commandes de clavier

Format de commande : 02h + < ln=""> + < CMD=""> + < data=""> + < BCC="">

Format de retour : 02h + < ln=""> + < st=""> + < data=""> + < BCC="">

Ln -- représente le nombre d'octets de CMD et données ou St et données.

CMD -- mot-clé de commande.

Données -- les informations sur les données échangées.

BCC -- exclusivité ou somme de contrôle d'octet de ln aux données.

St - expliquez comme suit :

04H - commandez exécuté avec succès

15h - faites du tort le paramètre de commande

80h -- erreur de temps mort

A4H -- la commande peut être exécutée avec succès, mais la clé machine est invalide

B5h -- commande invalide et clé machine

E0h -- commande invalide

FXH - erreur dans l'auto-test :

Unité centrale de traitement X=0 fausse

X=1 SRAM faux

Le clavier X = 2 a l'erreur de court-circuit

Erreur de niveau de X = 3 publications périodiques

Erreur de carte de X = 4 unités centrales de traitement

Échec de la clé machine X = 6

X = 7 divers. Erreur

3,1 prennent le numéro de version de produit et d'autres paramètres.

Commande : 02h + 01h + 30h + < BCC="">

Retour : 02h + < ln=""> + < st=""> + < data=""> + < BCC="">. Le St peut être 04H, 15h, e0h, F0H. F0H indique que la puce d'e2rom n'est pas installée.

Description : les données = le ver + le Sn + le rechang, où VER est le numéro de version de 16 octets (code d'ASCII), les 4 premiers octets (BCD) de Sn sont le numéro de série de production, les 4 derniers octets sont tout le « 00" (s'il y a une puce cryptographique d'algorithme, c'est son nombre), et le rechang est la période de remplissage de 2 octets (appui de matériel requis).

l'auto-test de remise de programme 3,2, verrouillent non dégagé.

Commande : 02h + 01h + 31h + < BCC=""> (02h + 02h + 31h + 38h + BCC peuvent réinitialiser 8 clés machine dans le clavier à 38h)

Description : après l'auto-test de clavier, si la clé machine est valide (16 clés machine sont vérifiées par BCC), la sonnerie sonnera une fois, et le statut d'auto-test est dans le St.

Retour : 02h + 01h + < st=""> + < BCC="">. Le St peut être 04H, 15h, e0h, FXH.

3,3 installent la clé machine (excepté le mode de carte de Sam).

Commande : 02h + 0ah + 32H + < m=""> + < TMK=""> + < BCC="">

Description : le nombre m de clé machine est de 1 octet (00-0fh), et les 16 clés machine TMK sont 8/16/16 octets (correspondant au DES, au 3DES et aux modes de puce respectivement). Si le nombre m de clé machine est de 1 octet (41-4fh), il doit être déchiffré et sauvé avec la clé machine originale du même nombre.

Retour : 02h + 01h + < st=""> + < BCC="">. Le St peut être 04H, 15h, A4H, b5h, C4H, d5h, E0. 04H indique que la clé machine a été chargée.

3,4 installent la clé de travail (excepté le mode de carte de Sam).

Commande : 02h + 0Bh + 33H + < m=""> + < n=""> + < WP=""> + < BCC=""> le cryptogramme wp est de 8 octets

Description : le cryptogramme principal fonctionnant wp est 8/16/24 octets (correspondant au DES, au 3DES et aux modes de puce respectivement).

Retour : 02h + 01h + < st=""> + < BCC="">. Le St peut être 04H, 15h, A4H, b5h, C4H, d5h, e0h.

Note : la clé fonctionnante non n (00-03h) est employée pour chiffrer la clé fonctionnante wp avec la clé machine non m (DES/3DES). Après que le clavier de mot de passe soit déchiffré, la zone clé fonctionnante de wp est épargnée pour la commande de chiffrage et de décryptage des données suivantes de clavier.

3,5 numéros de carte ou numéro de compte installé (pour chiffrage anxix9.8)

Commande : 02h + 0dh + 34h + < card-no=""> + < BCC="">

Description : le numéro de carte ou rendent compte carte-aucun est un code numérique de 12 octets ASCII.

Retour : 02h + 01h + < st=""> + < BCC="">. Le St peut être 04H, 15h, C4H, d5h, e0h.

3,6 commencent le chiffrage de clavier de mot de passe

Commande : 02h + 06h + 35h + < pin-l=""> + < jm-md=""> + < ts-md=""> + < timeout=""> + < BCC="">

Description : la table suivante

Fonction : mettez en marche le clavier automatiquement, et permettez le principal intrant après invite. Une fois entré, on l'exige pour juger la longueur du mot de passe d'entrée comparée à la goupille-l, s'il est moins que la goupille-l

Mais s'il y a une clé de confirmation, ou la goupille-l n'a pas besoin d'une clé de confirmation, il doit être complété avec 00/FFH à un multiple de nombre entier de 8 octets de longueur. Selon le mode de chiffrage, si l'opération du carte-aucun et l'information de l'identité de la goupille est nécessaire (selon ansix9.8 ou OIN 9564 ou ibm3624 pendant l'opération de bloc de goupille), puis l'opération de chiffrage de mot de passe est effectué, et finalement les données renvoyées sont sauvées dans le tampon jusqu'à ce que la commande de mot de passe soit obtenue. Si vous sortez après temps mort, il n'y aura aucun cryptogramme dans l'état retourné seulement.

Retour : 02h + 01h + < st=""> + < BCC="">. Le St peut être 04H, 15h, A4H, b5h, C4H, d5h, e0h.

cryptage des données 3,7 (excepté le mode de carte de Sam).

Commande : 02h + 09 + 36h + < string=""> + < BCC="">

Description : chiffre la ficelle de plaintext de 8 octets avec la clé fonctionnante actuelle (DES/3DES). Effectuez le chiffrage de mot de passe et renvoyez les données de cryptogramme.

Retour : 02h + 09h + < st=""> + < ciphertext="" string=""> + < BCC=""> St peuvent être 04H, 15h, A4H, b5h, C4H, d5h, e0h.

décryptage de 3,8 données (excepté le mode de carte de Sam).

Commande : 02h + 9 + 37h + < ciphertext="" string=""> + < BCC="">

Description : déchiffre la ficelle de cryptogramme de 8 octets avec la clé fonctionnante actuelle (DES/3DES). Effectuez l'opération de décryptage de mot de passe et renvoyez les données des textes clairs.

Retour : 02h + 09h + < st=""> + < plain="" text="" string=""> + < BCC="">. Le St peut être 04H, 15h, A4H, b5h, C4H, d5h, e0h.

ficelle de numéro de série de produit de 3,9 prises

Commande : 02h + 01h + 38h + < BCC="">

Retour : 02h + 09h + < st=""> + < serial="" number="" string=""> + < BCC="">. Le St peut être 04H, 15h, e0h.

Note : la ficelle de numéro de séquence est de 8 octets. Il y a un octet pendant l'année (deux bits pour le code de BCD), un octet pour le mois (deux bits pour le code de BCD), et deux octets pour le numéro de série de production (quatre bits pour le code de BCD). Les quatre derniers octets sont quatre 00h quand il n'y a aucune puce d'algorithme de chiffre.

ficelle d'affichage 3,10

Commande : 02h + < ln=""> + 39H + < string=""> + < BCC="">.

Description : non soutenu.

Retour : 02h + 01h + < st=""> + < BCC="">. Le St peut être 04H, 15h, e0h.

Note : le code de caractère chinois est codé selon la police de clavier de mot de passe, et le nombre de caractère doit être montré par le clavier de mot de passe. Si aucune pièce de ficelle de la table ne dégage l'affichage.

3,11 opération de Mac de données (excepté le mode de carte de Sam)

Commande : 02h + 09h + 41h + < string=""> + < BCC="">

Description : employez la clé fonctionnante actuelle de MAC (DES/3DES) pour calculer la ficelle de plaintext de 8 octets. Données de ficelle de MAC de retours.

Retour : 02h + 09h + St + < MAC="" string=""> + < BCC=""> St peuvent être 04H, 15h, A4H, b5h, C4H, d5h, e0h.

3,12 accèdent au mot de passe dans le clavier (excepté le mode de carte de Sam)

Commande : 02h + 01h + 42h + < BCC="">

Description : renvoie le cryptogramme précédemment chiffré dans le tampon, et arrête l'état de mot de passe pour reconstituer l'état original.

Retour : 02h + 0eh + < st=""> + < ciphertext=""> + < CN=""> + < Sn=""> + < BCC="">. Le St peut être 04H, 15h, A4H, b5h, C4H, d5h, e0h.

Note : la NC est 1 numéro de séquence d'opération d'octet, avec un mot de passe supplémentaire pour chaque opération. Le SN est le numéro de série unique de la puce de chiffre de 4 octets. Le code de Pin permet seulement 0-9 clés de nombre, touche d'effacement et confirme la clé. Le code de Pin ne peut pas être employé pour d'autres touches de fonction, mais le code original sera envoyé si le clavier est ouvert avant démarrage.

3,13 activent la clé de travail (excepté le mode de carte de Sam).

Commande : 02h + 03h + 43h + < m=""> + < n=""> + < BCC="">

Description : activez la clé machine non m avec la clé non n de travail comme la clé de travail actuel la clé de fonctionnement actuel est spécifiée pour toutes les opérations de mot de passe à l'avenir. Si la clé machine est employée pendant que la clé fonctionnante actuelle, seulement le paramètre de M (00-0fh) est nécessaire, qui n'a rien à faire avec n (00-03h). Voir l'explication de la commande B.16.

Retour : 02h + 01h + < st=""> + < BCC="">. Le St peut être 04H, 15h, A4H, b5h, C4H, d5h, e0h.

3,14 renvoient le caractère

Commande : 02h + 02h + 44h + < Chr=""> + < BCC="">

Description : le clavier de mot de passe renverra immédiatement les caractères reçus.

Retour : 02h + 02h + < st=""> + < Chr=""> + < BCC="">. Le St peut être 04H, 15h, C4H, d5h, E0. Chr représente un caractère d'ASCII.

3,15 envoient le clavier de commutateur et le bruit principal

Commande : 02h + 02h + 45h + < CTL=""> + < BCC="">

Description : tournez le clavier "Marche/Arrêt" de mot de passe, tournez le bruit (BZ) principal "Marche/Arrêt". Quand le clavier est ouvert, une fois qu'il y a une clé de pression, elle enverra activement le code de valeur principale. Si le bruit de (BZ) de bouton est également dessus, il retentira quand le bouton est appuyé sur. Il y a également des arrangements de paramètre de communication.

Retour : 02h + 01h + < st=""> + < BCC="">. Le St peut être 04H, 15h, C4H, d5h, E0.
